功能描述
BOPQ-300E 掌上式電能質量分析儀 ,是對電網運行質量進行檢測及分析的專用便攜式產品.可以提供電力運行中的諧波分析及功率品質分析,能夠對電網運行進行長時間的數據采集監測.同時配備電能質量數據分析軟件,對上傳至計算機的測量數據進行各種分析.

產品別名電能質量分析儀、電能表校驗儀、電能質量測試儀、智能電能質量分析儀、數字電能質量分析儀、電能質量監測儀

儀器特點 1、一種電能質量分析專用儀表.

2、使用ARM和DSP以及16M字節的存儲器;

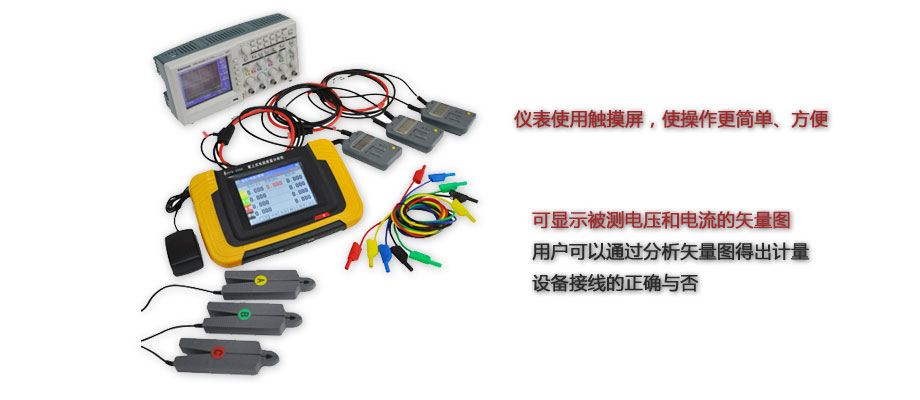

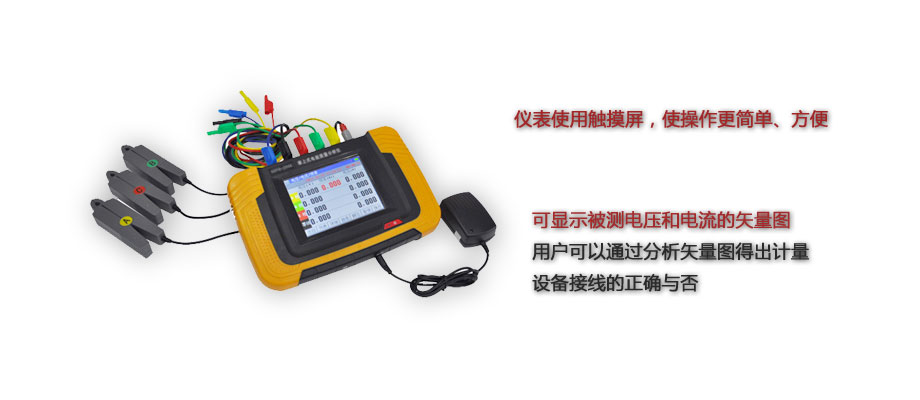

3、儀表使用觸摸屏,使操作更簡單、方便;

4、可進行測量,并保存數據,將其上傳到PC機進行分析;

5、模塊化結構,設計合理,運行可靠.

6、中文菜單操作,簡單易學.

7、可使用USB盤更新儀表軟件,軟件升級簡單、方便;

8、在PC機上用電能質量數據分析軟件對測量數據進行詳細分析.

技術參數

1．儀表基本功能：

序號

項目

描述

1

電壓/電流/頻率

可測量三相電壓、零線電壓、三相電流、零線電流、頻率等

2

諧波測量

可測量至50次諧波，測量結果包括各次諧波電壓、諧波電流的幅值、電壓諧波的總失真度(總畸變率)、各次電壓諧波/電流諧波含有率；可顯示諧波頻譜圖

3

功率測量

可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等

4

三相不平衡測量

可測量三相電壓不平衡度及正序、負序、零序電壓；三相電流不平衡度及正序、負序、零序電流；可顯示電壓矢量、電流矢量

5

浪涌電流

可記錄至少40個浪涌電流事件

6

波動/閃變

波動、短時閃變、長時閃變測量

7

驟升/驟降

可記錄電壓驟升、驟降事件，最多可記錄40個事件

8

監測記錄

可長時間記錄基本的（穩態）電能質量參數，記錄時間間隔從3秒到30分鐘可調。

9

數字示波器

可用于查看電壓/電流信號波形

2．各項檢測功能準確度指標

	可測量范圍	測量精確度	說明
電壓/電流/頻率	三相電壓：10~700V(真有效值) 三相電流：0.5~1000A(真有效值，選配1000A電流傳感器) 零線電流：0.5~10A(真有效值) 頻率：40~70Hz	電壓：±0.5% 電流：±0.5% 頻率：讀數±0.01Hz	此處以A相電壓頻率作為測量頻率
諧波測量	電壓諧波：總諧波+1~50次諧波。電流諧波：總諧波+1~50次諧波。	電壓諧波：±0.1(%r) 電流諧波：±0.05(A)
功率測量	有功：0.05~700KW 視在：0.05~700KVA 無功：0.05~700KVAR 功率因數：0.00~1.00 有功電能：0.01~10000kWh 視在電能：0.01~10000kVAh 無功電能：0.01~10000kVARh 平均功率因數：0.00~1.00	有功：讀數±50W 視在：讀數±50VA 無功：讀數±50VAR 功率因數：讀數±0.005 有功電能：讀數±0.05kWh 視在電能：讀數±0.1kVAh 無功電能：讀數±0.1 kVARh 平均功率因數：讀數±0.005
三相不平衡	基波電壓：10~700V(真有效值) 基波電流：0.5~1000A(真有效值) 基波頻率：40~70Hz 相角：0~360^o 不平衡度：0.0%~100%	電壓：0.5% 電流：0.5% 頻率：讀數±0.01Hz 相角：讀數±0.3^o 電壓不平衡度：讀數±0.2% 電壓不平衡度：讀數±1%	此處以A相電壓頻率作為總測量頻率
監測記錄	可記錄參數：三相電壓、三相電流、零線電流、電壓諧波（總諧波+1~25次諧波）、電流諧波（總諧波+1~25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變	同以上相關項	監測時間最大可達960小時
驟升驟降	電壓驟升、電壓驟降以及暫時斷電		最多可記錄40個事件
波動	電壓波動量：0.1%~10.0%	測量誤差£±5％
閃變	短時閃變、長時閃變	短時間閃變測量誤差£±5％
數字示波器	三相電壓、三相電流、零線電壓和零線電流瞬時波形	最大采樣頻率：200KHz 最小采樣頻率：100Hz

3.其他技術指標

電壓信號輸入回路:

直接接入, 輸入阻抗:1MΩ,20pF

測量范圍:電壓真有效值 10~700V(有效值)

尖峰電壓:1000V

功率消耗:小于0.5VA/相

電流輸入回路:

間接接入

測量范圍:電流真有效值 1A,5A,10A,100A,1000A(選擇對應電流傳感器)

浪涌電流: 1000A(選用1000A電流傳感器)

功率消耗:小于2.0VA/相

測量信號頻率范圍: 40Hz~70Hz

顯示屏: 320×240 彩色圖形LCD + 觸摸屏

內存容量: 16 M字節FLASH

外部存儲接口:USB (可插接U盤)

工作電源: 可充電鋰電池,充滿可工作5~6小時

外接電源: AC100~240V/DC16.8V-1A 電源適配器/充電
