功能描述

BOJB-1200A 繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具.隨著計算機技術、微電子技術、電力電子技術的飛速發展,應用新的技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢.

繼電保護測試儀是在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上,廣泛聽取用戶意見,認真總結前幾代產品的開發、生產經驗,并采用現代先進數字技術、高精密電子器件、微機系統及新線路、新結構研制而出.可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試,廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場.

產品別名

微機繼電保護測試儀、繼電保護檢測儀、繼電保護測試儀、繼電保護校驗儀、繼電保護綜合測試儀、繼電保護裝置、六相繼電保護測試儀、多功能繼電保護測試儀

儀器特點

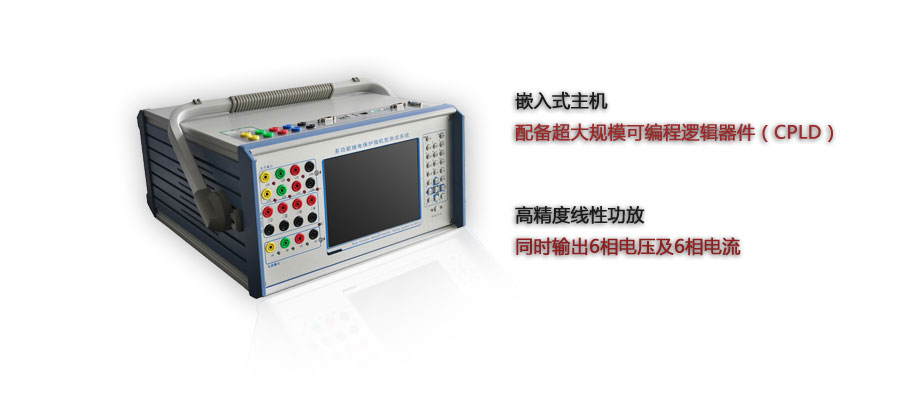

嵌入式主機,配備超大規模可編程邏輯器件(CPLD)

單機12路D/A同時輸出

采用16位高精度DAC芯片,確保擬合波形精度高,線性度好.可同時輸出12路模擬信號,滿足變壓器保護、備用電源自投等全方位測試.

高精度線性功放,同時輸出6相電壓及6相電流

精心設計的電壓、電流放大器實現交/直流共享,輸出級采用獨有的高精度超線性放大技術.精度高,可靠性好,同時輸出6相交流電壓和6相交流電流,每相交流電壓輸出高達130V、70VA,交流電流全并輸出高達180A.直流電壓輸出可達300V、130VA.

大屏幕LCD,接口完整,主機一體化單機箱結構

本機采用640×480點陣8.0''大屏幕高分辨率圖形液晶顯示屏,操作界面和試驗結果是全中文顯示,全部操作過程均在顯示屏上設定,顯示直觀清晰.

裝置可用自帶鍵盤操作,亦提供外接鍵盤/鼠標口.還提供2個USB口、2個RS232口,可與外部計算機及其他設備通信.只需交流220V電源,開機即可工作.攜帶方便,非常適合流動試驗及野外工作.

輔助直流源(選配)

本機可選配獨立的兩組直流電源,一組110VDC/1.0A,另一組220VDC/0.6A,開機自動同時輸出,可用作保護供電電源,無需通過軟件設置和調整.

智能型自我保護

采用先進設計的散熱結構,保證良好的通風狀況.并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象,即便是操作錯誤也不致損壞裝置.另外,當危險信號如外部電壓通過端子進入測試儀時,裝置告警指示燈變紅,并自動切斷功放.

接點豐富、軟件功能強大

本裝置具有八路開關量輸入(A B C R a b c r)和4路開關量輸出.輸入接點為空接點和0-250V電位接點兼容方式,可智能識別.裝置由面板上的23個按鍵通過大屏幕液晶顯示屏進行操作,所有界面均中文顯示.能完成現場大多數試驗的檢定工作.亦可方便地完成ABB、Siemens、AREVA等國外廠家的保護裝置試驗.

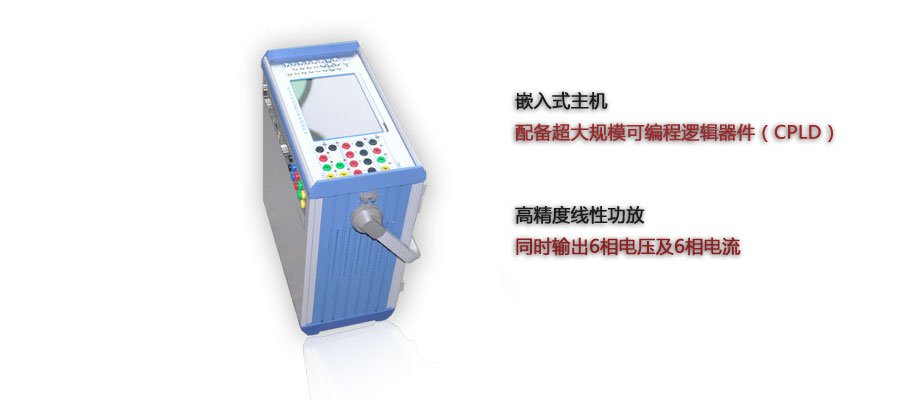

裝置立臥式放置均可,可脫機操作.亦可外接PC機操作測試結果能自動整理、記錄成試驗報告,以備查閱,亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理.軟件升級簡單快捷,直接通過U盤升級或外部PC機下傳,無需改動任何硬件.

軟件輔助計算功能強大,可自動計算正、負、零序電壓電流,一、二次側有功、無功、功率因數.6相電壓及6相電流輸出可進行備用電源自投切雙組試驗及變壓器三相差動試驗,接線非常簡便.

技術參數

電　流　源	交　流	BOJB六相	相電流輸出（有效值）　　　　　　　6×0～30A/相最大輸出功率　　　　　　　　　　　250VA/相最大并聯電流輸出（有效值）　　　　0～180A 相電流長時間允許工作值（有效值）　＜10A/相最大電流允許工作時間　　　　　　　＜10s 精度　　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　　0～21次
			相電流輸出（有效值）　　　　　　　6×0～25A/相最大輸出功率　　　　　　　　　　　230VA/相最大并聯電流輸出（有效值）　　　　0～150A 相電流長時間允許工作值（有效值）　＜10A/相最大電流允許工作時間　　　　　　　＜10s 精度　　　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　　0～21次
			相電流輸出（有效值）　　　　　　　6×0～20A/相最大輸出功率　　　　　　　　　　　200VA/相最大并聯電流輸出（有效值）　　　　0～120A 相電流長時間允許工作值（有效值）　＜10A/相最大電流允許工作時間　　　　　　　＜10s 精度　　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　　0～21次
			相電流輸出（有效值）　　　　　　　6×0～15A/相最大輸出功率　　　　　　　　　　　150VA/相最大并聯電流輸出（有效值）　　　　0～90A 相電流長時間允許工作值（有效值）　＜10A/相最大電流允許工作時間　　　　　　　＜10s 精度　　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　　0～21次
	直　流	輸出范圍　　　　　　　　　　　　　-15～15A或6×0～±10A 最大并聯電流輸出 -30～30A 最大輸出功率　　　　　　　　　　　200VA 精度　　　　　　　　　　　　＜±0.2%
電　壓　源	交　流	BOJB六相	相電壓輸出（有效值）　　　　　　6×0～130V/相線電壓輸出（有效值）　　　　　　0～260V 最大輸出功率　　　　　　　　　　70VA/相精度　　　　　　　　　　＜±0.2% 可疊加諧波次數　　　　　　　　　0～21次
	直　流	輸出范圍　　　　　　　　　　　　　 0～300V或6×0～±130V 最大輸出功率　　　　　　　　　　　 130VA 精度　　　　　　　　　　　　　＜±0.2%
開關量輸入		空接點　　　　　　　　　　　　　　　1～20mA，24V（DC）電位接點　　　　　　　　　　　　　　0～250V（DC）
開關量輸出		空接點　　　　　　　　　　　　　　　250V/0.3A（DC）

其他額定參數：

額　定　輸　出	頻率誤差　　　　　　　　　　　　＜±0.01Hz 相位誤差　　　　　　　　　　　　＜±0. 2° 波形失真　　　　　　　　　　　　＜±0.3%（基波）時間誤差　　　　　　　　　　　　＜40µs 輸出頻率　　　　　　　　　　　　 0～1050Hz
電　源　電　壓	允許范圍　　　　　　　　　　　　 AC220V±10%，50Hz±10%
環　境　溫　度	使用范圍　　　　　　　　　　　　 0～40℃ 存貯范圍　　　　　　　　　　　　－20～70℃
時　間　測　量	測試范圍　　　　　　　　　　　　 0.1ms～3600s
機　箱　體　積	長×寬×高　　　　　　　　　　　 360mm ×195mm ×375mm
機　箱　重　量	主機重量　　　　　　　　　　　 16.6kg
帶載輸出	可選擇輕載或重載輸出（任意一相電流輸出超過15A時，建議在每個功能模塊試驗前按F3鍵切換到重載輸出模式）
