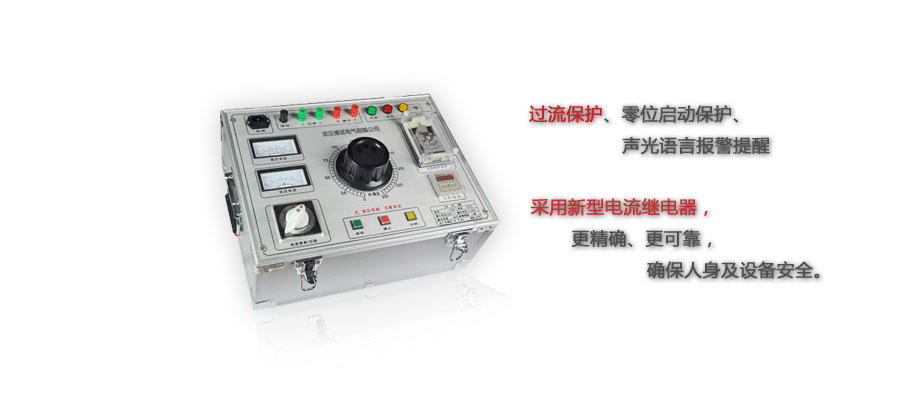

工頻耐壓試驗裝置，是根據國家電力行業標準而設計的工頻耐壓試驗設備。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。



下面，讓我們了解一下工頻耐壓試驗裝置的容量選擇方法吧。

工頻耐壓試驗裝置的容量計算公式，以及選擇方法

標稱工頻耐壓試驗裝置容量Pn的確定公式：Pn=KVn2ωCt×10-9

上述計算公式中：

Pn----標稱容量（kVA）

Vn-----額定輸出高壓的有效值（kV）

K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。

Ct------被試品的電容量（PF）

ω----角頻率，ω=2πf，f-----試驗電源的頻率

注：被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：

簡單的橋式或懸式絕緣子幾十微法

簡單的分級套管100–1000PF

電壓互感器200–500PF

電力變壓器<1000kVA-1000PF

>1000kVA1000–10000PF

高壓電力電纜和油浸紙絕緣250–300PF/m

氣體絕緣-60PF/m

封閉變電站，SF6氣體絕緣100–10000PF

對于不同的試驗電壓Vn，選擇不同的（適當?shù)模┌踩禂?shù)K。以上列出不同的Vn所選用的K值供參考：

Vn=50–100kVK=4

Vn=150–300kVK=3

Vn>300kVK=2

其中Vn的規格選擇要大于所需試驗電壓，被試設備電容量Ct可由交流電橋測出。

工頻耐壓試驗裝置用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。選我們需要選擇合適的試驗設備的容量，如果試驗設備容量不夠，或者過大，都會給現場試驗造成影響。
