功能描述

YD系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的,YD(JZ)系列輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品.特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗.是高壓試驗中必不可少的重要設備.

產品別名

試驗變壓器、交直流試驗變壓器、油浸試驗變壓器、高壓試驗變壓器、電力試驗變壓器、工頻試驗變壓器

儀器特點

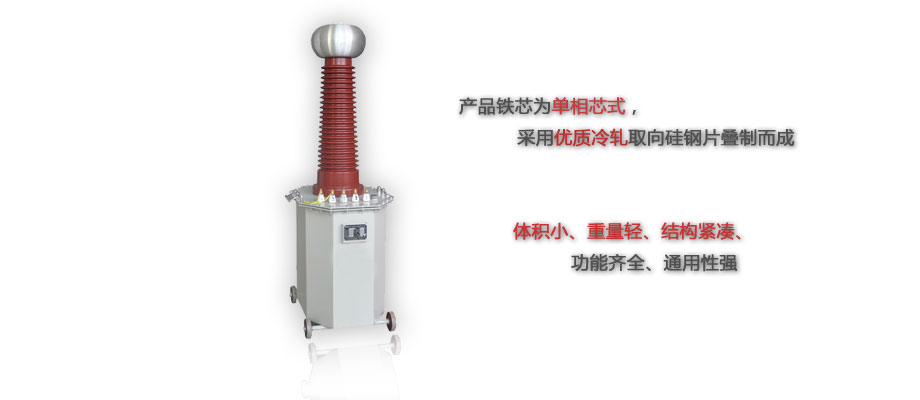

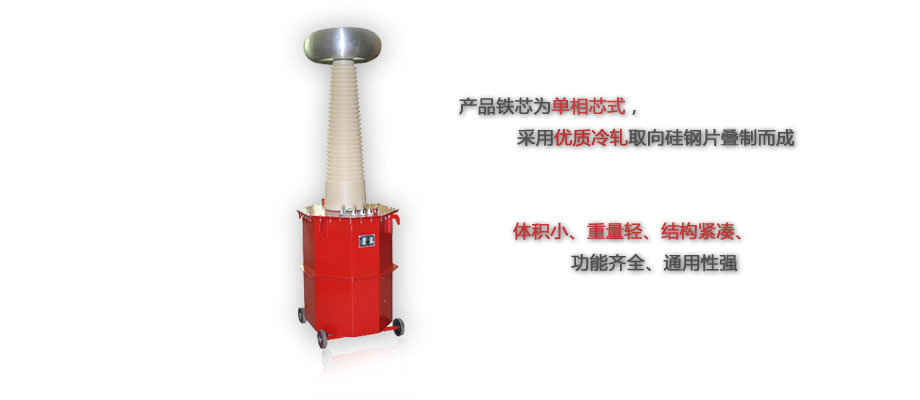

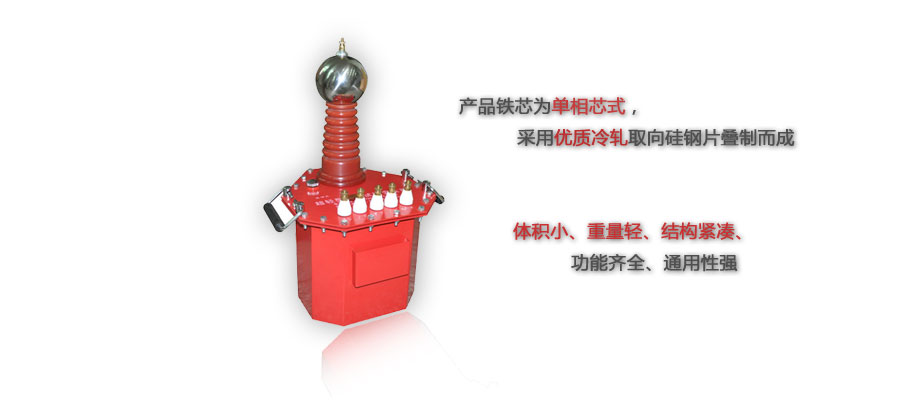

1、本系列產品鐵芯為單相芯式,采用優質冷軋取向硅鋼片疊制而成,緊固方式采用鋼材作夾件.

2、高壓線圈為圓筒多層塔式,由優質聚酯漆包線及高耐壓值絕緣材料繞制而成.

3、低壓線圈在外,儀表線圈為一獨立繞組,一般情況下為100V.

4、殼體為八角形,10kVA以上的試驗變壓器裝有可移動的鐵輪.具有重量輕、體積小、移動方便、性能優越等特點.

5、YD系列油浸式試驗變壓器為單相變壓器,用工頻220V或380V電源接入操作箱(臺),經操作箱內自耦調壓器調節至0-200V或0-400V電壓輸出至試驗變壓器的初組繞組,根據電磁感應原理,在試驗變壓器高壓繞組可獲得試驗所需的高電壓.

6、本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點.

技術參數

YD（JZ）系列輕型交直流試驗變壓器

型號	容量 (kVA)	高壓電壓（kV）		高壓電流（mA）		低壓輸入		變比	溫升℃ (30分鐘)
型號	容量 (kVA)	AC	DC	AC	DC	電壓(V）	電流（A）	高/儀	溫升℃ (30分鐘)
YD（J Z）-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YD（J Z）-3/50	3	50	70	60	15	200	15	500	10
YD（J Z）-5/50	5	50	70	100	15	200	25	500	10
YD（J Z）-10/50	10	50	70	200	50	200	50	500	10
YD（J Z）-20/50	20	50	70	400	100	400	53	500	10
YD（J Z）-30/50	30	50	70	600	100	400	79	500	10
YD（J Z）-40/50	40	50	70	800	105	400	105	500	10
YD（J Z）-50/50	50	50	70	1000	100	400	132	500	10
YD（J Z）-10/100	10	100	140	100	50	200	50	1000	10
YD（J Z）-20/100	20	100	140	200	100	400	53	1000	10
YD（J Z）-30/100	30	100	140	300	100	400	79	1000	10
YD（J Z）-40/100	40	100	140	400	100	400	105	1000	10
YD（J Z）-50/100	50	100	140	500	100	400	132	1000	10
YD（J Z）-20/150	20	150	210	133	100	400	53	1500	10
YD（J Z）-30/150	30	150	210	200	100	400	79	1500	10
YD（J Z）-40/150	40	150	210	267	100	400	105	1500	10
YD（J Z）-50/150	50	150	210	333	100	400	132	1500	10
YD（J Z）-100/150	100	150	210	667	150	400	263	1500	10

表2.YD系列輕型交流試驗變壓器

型號	容量 (kVA)	高壓電壓（kV）	高壓電流（mA)）	低壓輸入		變比 (高/儀)	溫升℃ (30分鐘)
型號	容量 (kVA)	高壓電壓（kV）	高壓電流（mA)）	電壓(V)	電流(A)	變比 (高/儀)	溫升℃ (30分鐘)
YD-1.5/50	1.5	50	30	200	7.5	500	10
YD-3/50	3	50	60	200	15	500	10
YD-5/50	5	50	100	200	25	500	10
YD-10/50	10	50	200	200	50	500	10
YD-20/50	20	50	400	400	53	500	10
YD-30/50	30	50	600	400	79	500	10
YD-50/50	50	50	1000	400	12	500	10
YD-5/100	5	100	50	200	25	1000	10
YD-10/100	10	100	100	200	50	1000	10
YD-20/100	20	100	200	400	53	1000	10
YD-30/100	30	100	300	400	79	1000	10
YD-50/100	50	100	500	400	132	1000	10
YD-20/150	20	150	133	400	53	1500	10
YD-30/150	30	150	200	400	80	1500	10
YD-50/150	50	150	333	400	132	1500	10
YD-100/150	100	150	667	400	263	1500	10
YD- 50/200	50	200	250	400	132	2000	10
YD-100/200	100	200	500	400	263	2000	10
YD-150/200	150	200	750	400	395	2000	10
YD-200/200	200	200	1000	400	526	2000	10
YD-300/200	300	200	1500	400	790	2000	10
YD-50/300	50	300	170	400	132	3000	10
YD-100/300	100	300	333	400	263	3000	10
YD-150/300	150	300	500	400	395	3000	10
YD-200/300	200	300	667	400	526	3000	10
YD- 300/300	300	300	3000	400	790	3000	10
