功能描述

YDQ系列六氟化硫(SF6)充氣式試驗變壓器是根據《試驗變壓器》標準,在油浸式試驗變壓器的基礎上而設計生產的.SF6氣體具有良好的電氣絕緣性能及優異的滅弧性能,其耐壓強度為同一壓力下氮氣的2.5倍,擊穿電壓的空氣的2.5倍.在0.25MPa下與油的擊穿電壓相等,在0.45MPa壓力下是油的擊穿電壓的2倍,是一種優于油的新一代超高壓絕緣介質材料.該YDQ SF6氣體式試驗變壓器技術要求完全符合《ZBK-41006-89》標準,它是油浸式輕型試驗變壓器的換代產品.

產品別名

試驗變壓器、充氣式試驗變壓器、 SF6試驗變壓器、 SF6氣體試驗變壓器、高壓試驗變壓器、工頻試驗變壓器、

儀器特點

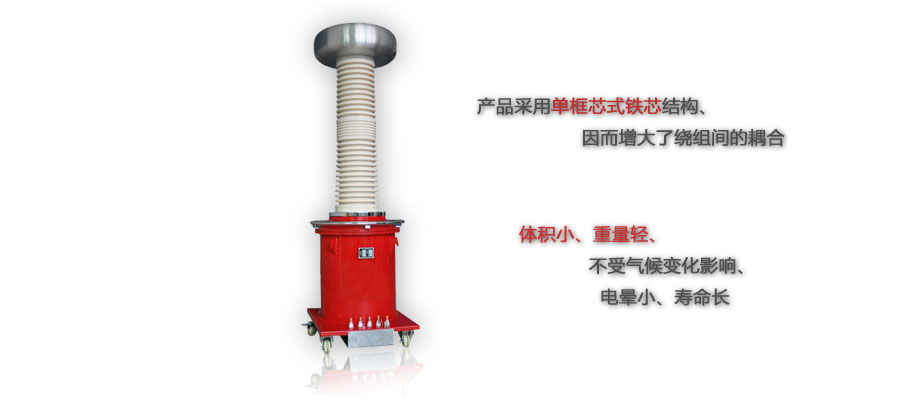

1.該產品具有體積小、重量輕、不受氣候變化影響、電暈小、現場搬運無需靜止可使用,使用壽命長、免維修等特點.

2.適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗.

3.采用單框芯式鐵芯結構,初級繞組繞在鐵芯上,高壓繞組在外,這種同軸布置減少了漏磁通,因而增大了繞組間的耦合.產品的外殼為圓柱灌式容器結構,能耐受0.8MPa以上壓力.

技術參數

表1 YDQ(JZ)系列輕型交直流SF6氣體試驗變壓器

型號	容量 (kVA)	高壓電壓（kV）		高壓電流（mA）		低壓輸入		變比	溫升℃ (30分鐘)
型號	容量 (kVA)	AC	DC	AC	DC	電壓(V）	電流（A）	高/儀	溫升℃ (30分鐘)
YDQ（J Z）-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YDQ（J Z）-3/50	3	50	70	60	15	200	15	500	10
YDQ（J Z）-5/50	5	50	70	100	15	200	25	500	10
YDQ（J Z）-10/50	10	50	70	200	50	200	50	500	10
YDQ（J Z）-20/50	20	50	70	400	100	400	53	500	10
YDQ（J Z）-30/50	30	50	70	600	100	400	79	500	10
YDQ（J Z）-40/50	40	50	70	800	105	400	105	500	10
YDQ（J Z）-50/50	50	50	70	1000	100	400	132	500	10
YDQ（J Z）-10/100	10	100	140	100	50	200	50	1000	10
YDQ（J Z）-20/100	20	100	140	200	100	400	53	1000	10
YDQ（J Z）-30/100	30	100	140	300	100	400	79	1000	10
YDQ（J Z）-40/100	40	100	140	400	100	400	105	1000	10
YDQ（J Z）-50/100	50	100	140	500	100	400	132	1000	10
YDQ（J Z）-20/150	20	150	210	133	100	400	53	1500	10
YDQ（J Z）-30/150	30	150	210	200	100	400	79	1500	10
YDQ（J Z）-40/150	40	150	210	267	100	400	105	1500	10
YDQ（J Z）-50/150	50	150	210	333	100	400	132	1500	10
YDQ（J Z）-100/150	100	150	210	667	150	400	263	1500	10

表2 YDQ系列輕型交流SF6氣體試驗變壓器

型號	容量 (kVA)	高壓電壓（kV）	高壓電流（mA)）	低壓輸入		變比 (高/儀)	溫升℃ (30分鐘)
型號	容量 (kVA)	高壓電壓（kV）	高壓電流（mA)）	電壓(V)	電流(A)	變比 (高/儀)	溫升℃ (30分鐘)
YDQ-1.5/50	1.5	50	30	200	7.5	500	10
YDQ-3/50	3	50	60	200	15	500	10
YDQ-5/50	5	50	100	200	25	500	10
YDQ-10/50	10	50	200	200	50	500	10
YDQ-20/50	20	50	400	400	53	500	10
YDQ-30/50	30	50	600	400	79	500	10
YDQ-50/50	50	50	1000	400	12	500	10
YDQ-5/100	5	100	50	200	25	1000	10
YDQ-10/100	10	100	100	200	50	1000	10
YDQ-20/100	20	100	200	400	53	1000	10
YDQ-30/100	30	100	300	400	79	1000	10
YDQ-50/100	50	100	500	400	132	1000	10
YDQ-20/150	20	150	133	400	53	1500	10
YDQ-30/150	30	150	200	400	80	1500	10
YDQ-50/150	50	150	333	400	132	1500	10
YDQ-100/150	100	150	667	400	263	1500	10
YDQ- 50/200	50	200	250	400	132	2000	10
YDQ-100/200	100	200	500	400	263	2000	10
YDQ-150/200	150	200	750	400	395	2000	10
YDQ-200/200	200	200	1000	400	526	2000	10
YDQ-300/200	300	200	1500	400	790	2000	10
YDQ-50/300	50	300	170	400	132	3000	10
YDQ-100/300	100	300	333	400	263	3000	10
YDQ-150/300	150	300	500	400	395	3000	10
YDQ-200/300	200	300	667	400	526	3000	10
YDQ- 300/300	300	300	3000	400	790	3000	10
